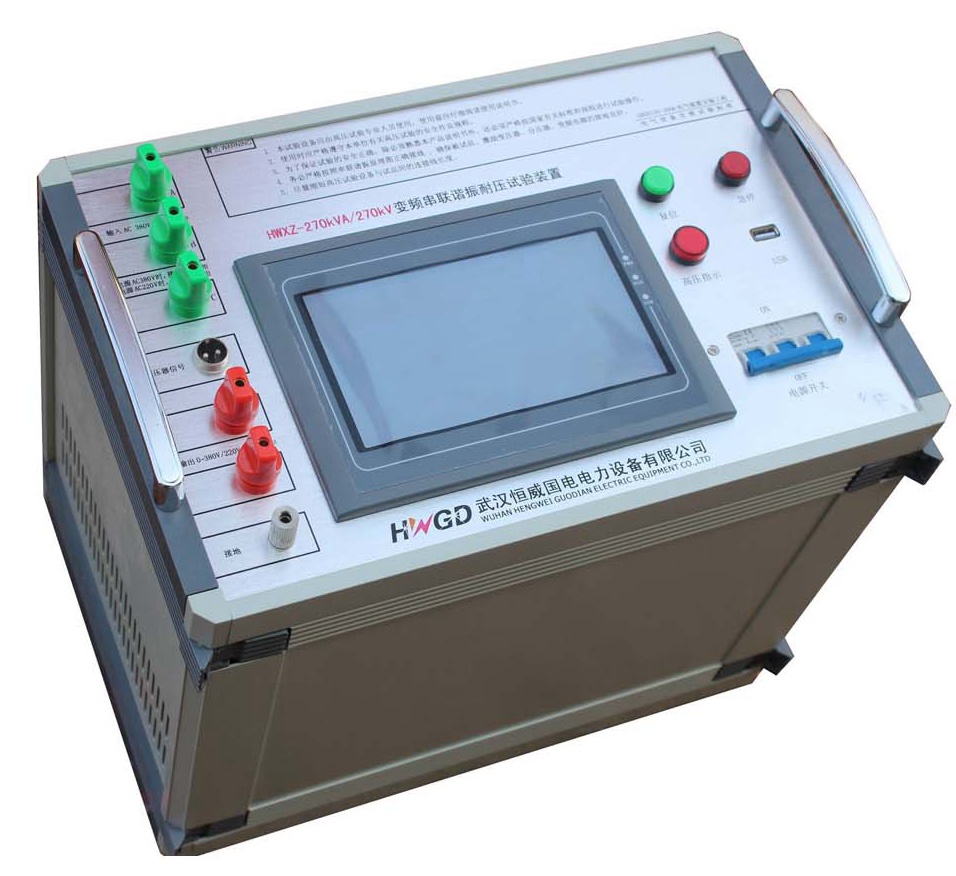

HWXZ串聯諧振耐壓裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變?yōu)榉岛皖l率可調的正弦波，并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。
輸出頻率：30～300Hz
環境溫度：－10℃～+50℃
相對濕度：＜95%，無凝露狀況
品質因素：30～80
1、采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有較強的過載能力
2、系統自動調諧時，從30Hz到300Hz自動掃頻，顯示掃頻曲線，能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃，最后鎖定諧振頻率
3、系統支持“自動調諧＋手動調壓”，“自動調諧＋自動調壓”，“手動調諧＋手動調壓”試驗模式，推薦使用“自動調諧＋手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性高
4、試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能
5、具備零位保護(電壓輸出控制旋鈕不在零位時，禁止系統啟動)，過壓保護，過流保護，閃絡保護等功能。
1、諧振電壓波型：正弦波，波形畸變率＜1.0%
2、輸出頻率：30～300Hz
3、工作制：滿功率輸出下，連續工作時間60min
4、品質因素：30～80
5、輸入工作電源：單相380/220V±10%，50Hz
6、環境溫度：－10℃～+50℃
7、相對濕度：＜95%，無凝露狀況
8、適用范圍：
a、電纜變頻諧振裝置
b、發電機交流耐壓裝置
c、變電站電氣設備交流耐壓諧振裝置
d、CVT檢驗用諧振升壓裝置
