歡迎光臨武漢恒威國電電力設備有限公司

24小時服務熱線：400-027-9108
首頁 > 產品中心 > 串聯諧振實驗裝置

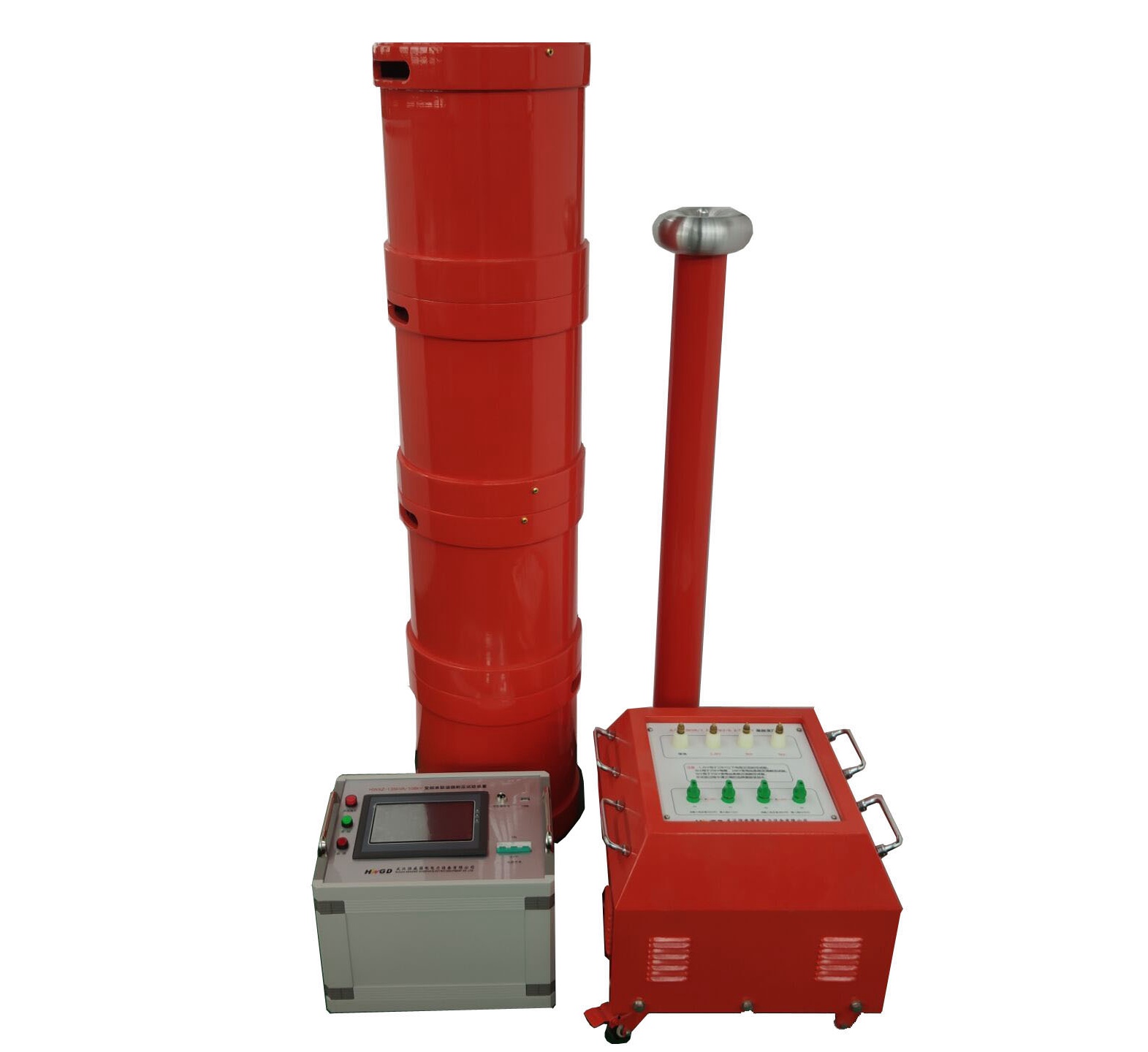

HWXZ變電站電氣設備交流耐壓諧振裝置

變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備是變電站中最常見的一次電氣設備。

額度輸出電壓：0～1000kV及其以下

輸出頻率：30～300Hz

諧振電壓波形純正弦波，波形畸變率≤1.0%

工作制滿功率連續工作時間60min

品質因素30～90

工作電源單項220V或三相380V±10% 工頻50Hz±5%

13986051258
產品特點

1、同電壓等級、同容量的電抗器在額定負載時溫升小；采用干式環氧澆注，機械強度高，電氣絕緣性能好。
       2、變頻電源控制箱容量裕度大；保護功能強；輸出波形好；穩定性好；具備多種工作模式；單相220V或是三相380V輸入電源通用，方便現場取電。
       3、可選配不同類型電抗器，滿足不同試品要求，實現一機多用。


技術指標

額度輸出電壓

0～1000kV及其以下

輸出頻率

30～300Hz

諧振電壓波形

純正弦波，波形畸變率≤1.0%

工作制

滿功率連續工作時間60min

品質因素

30～90

頻率調節靈敏度

0.1Hz

不穩定度

＜0.05%

工作電源

單項220V或三相380V±10%

工頻50Hz±5%

產品配置及適用范圍：

產品型號名稱

變頻源

諧振電抗器

激勵變壓器

分壓器

適用范圍

HWXZ-50/50/25

3kW

25kV/1A二臺
  (干式)

3kVA
  (干式)

50kV

1000kVA及以下10kV電力變
  10kV開關、母線、PT、CT等10kV(300mm2)電纜≤1.0km

HWXZ-108/108/27

5kW

27kV/1A四臺
  (干式)

5kVA
  (干式)

110kV

31500kVA及以下35kV電力變
  35kV開關、母線、PT、CT等
  10kV(300mm2)電纜2km
  35kV (300mm2)電纜0.5km

HWXZ-200/200/50

10kW

50kV/1A四臺
  (干式)

10kVA
  (干式)

200kV

50000kVA及以下110kV電力變
  110kVGIS、PT、CT等

35kV(300mm2)電纜≤1.0km
  10kV (300mm2)電纜≤2.0km

HWXZ-270/270/45

15kW

45kV/1A六臺
  (干式)

15kVA
  (干式)

300kV

50000kVA及以下110kV電力變
   110kVGIS、PT、CT等
   35kV(300mm2)電纜≤1.2km
   10kV (300mm2)電纜≤3.0km

HWXZ-800/400/50

30kW

50kV/2A八臺
  (干式)
  100kV/2A四臺
  (油浸式)

30kVA
  (干式)
  30kA
  (油浸式)

400kV

80000kVA及以下220kV電力變
   50000kVA及以下110kV電力變
   110kV/220kVGIS、PT、CT等
   35kV(300mm2)電纜≤2.0km
   110kV (300mm2)電纜≤0.7km

HWXZ-1600/800/200

60kW

200kV/2A四臺
  (油浸式)

60kVA
  (干式)

800kV

80000kVA及以下220kV電力變
   50000kVA及以下110kV電力變
   500kVGIS、PT、CT等
   220kV開關、GIS、PT、CT等
   110kV(400mm2)電纜≤1.5km
   220kV (400mm2)電纜≤1.0km
