首頁 > 產品中心 > 串聯諧振實驗裝置

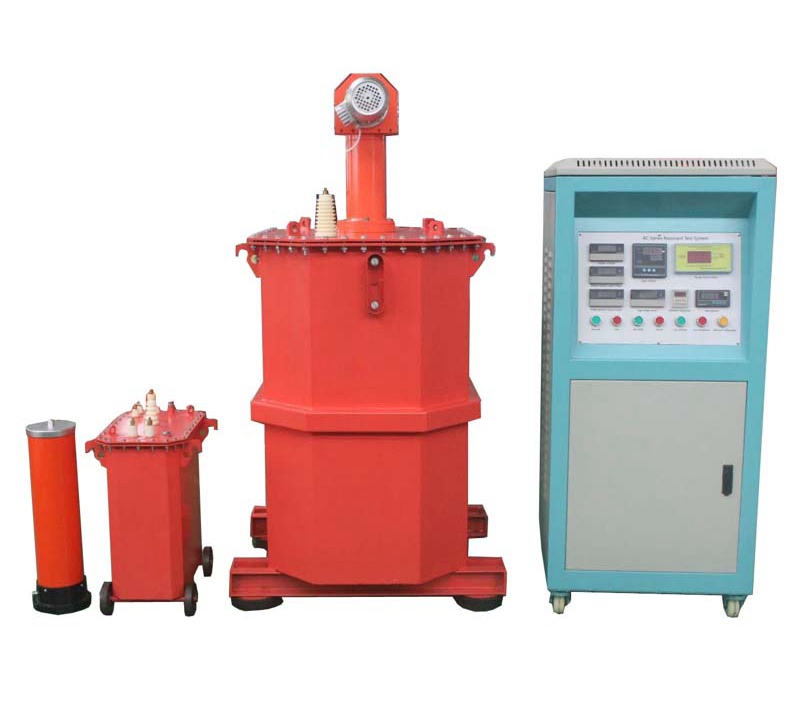

調感式發電機交流耐壓裝置

1、由于諧振無功全補償,電源和設備的功率為被試品所需容量的1/10以下(1/Q>10); 2、串聯諧振實際是個電流濾波回路,使通過被試品的電流基本是基波電流,輸出電壓的波形畸變率(THD)小。 3、試品閃絡或擊穿后的短路電流為短路前試驗電流的1/10以下的(1/Q)能有效防止擊穿后擴大對故障點的損傷 4、閃絡后立即自動熄弧,熄弧后恢復諧振狀態電壓建立的過程較長(秒數)是一個穩態的建立過程,既無電壓過沖之慮更無微秒級毫秒級瞬態過程的恢復過電壓的危險

額度輸出電壓:0~60kV(AC有效值)及以下

輸出頻率:50Hz

諧振電壓波形:純正弦波,波形畸變率≤1%

工作制:滿功率連續工作時間1min

最大試驗容量:3000kVA及其以下

工作電源:380V±15%、工頻50Hz

13986051258
產品特點

    1、由于諧振無功全補償,電源和設備的功率為被試品所需容量的1/10以下(1/Q>10);

    2、串聯諧振實際是個電流濾波回路,使通過被試品的電流基本是基波電流,輸出電壓的波形畸變率(THD)小。

    3、試品閃絡或擊穿后的短路電流為短路前試驗電流的1/10以下的(1/Q)能有效防止擊穿后擴大對故障點的損傷

    4、閃絡后立即自動熄弧,熄弧后恢復諧振狀態電壓建立的過程較長(秒數)是一個穩態的建立過程,既無電壓過沖之慮更無微秒級毫秒級瞬態過程的恢復過電壓的危險


技術指標

額度輸出電壓

060kV(AC有效值)及以下

輸出頻率

50Hz

諧振電壓波形

純正弦波,波形畸變率≤1%

工作制

滿功率連續工作時間1min

品質因素

1040

最大試驗容量

3000kVA及其以下

工作電源

380V±15%、工頻50Hz

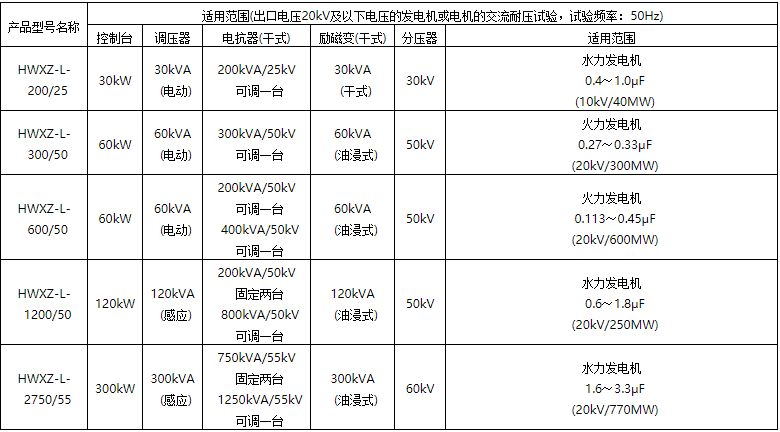

產品配置及適用范圍:



注:可根據試品對象參數定制解決方案

電力系統常用水力發電機的電容量參考表:

類別

發電機的參數

額定容量(MW)

額定電壓(kV)

相電容(μF)

水力發電機

72.585

10.5

0.694

125150


1.81.9

300

15.75

1.72.5

400

18.0

22.5

600


2.12.5
