ZGF系列直流高壓發生器是按照中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，適用對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備的直流高壓試驗。
1 機箱采用鋁合金機箱。
2 采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
3 采用電壓大反饋，輸出電壓穩定度高，紋波系數≤1%。
4 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差±（1.0%±2個字），電流誤差±（1.0%±2個字）。
5 升壓電位器零起升壓。
6 0.75UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（1%±2個字）。
7 過壓保護采用拔碼設定，一目了然，誤差±1%。
8 倍壓輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。

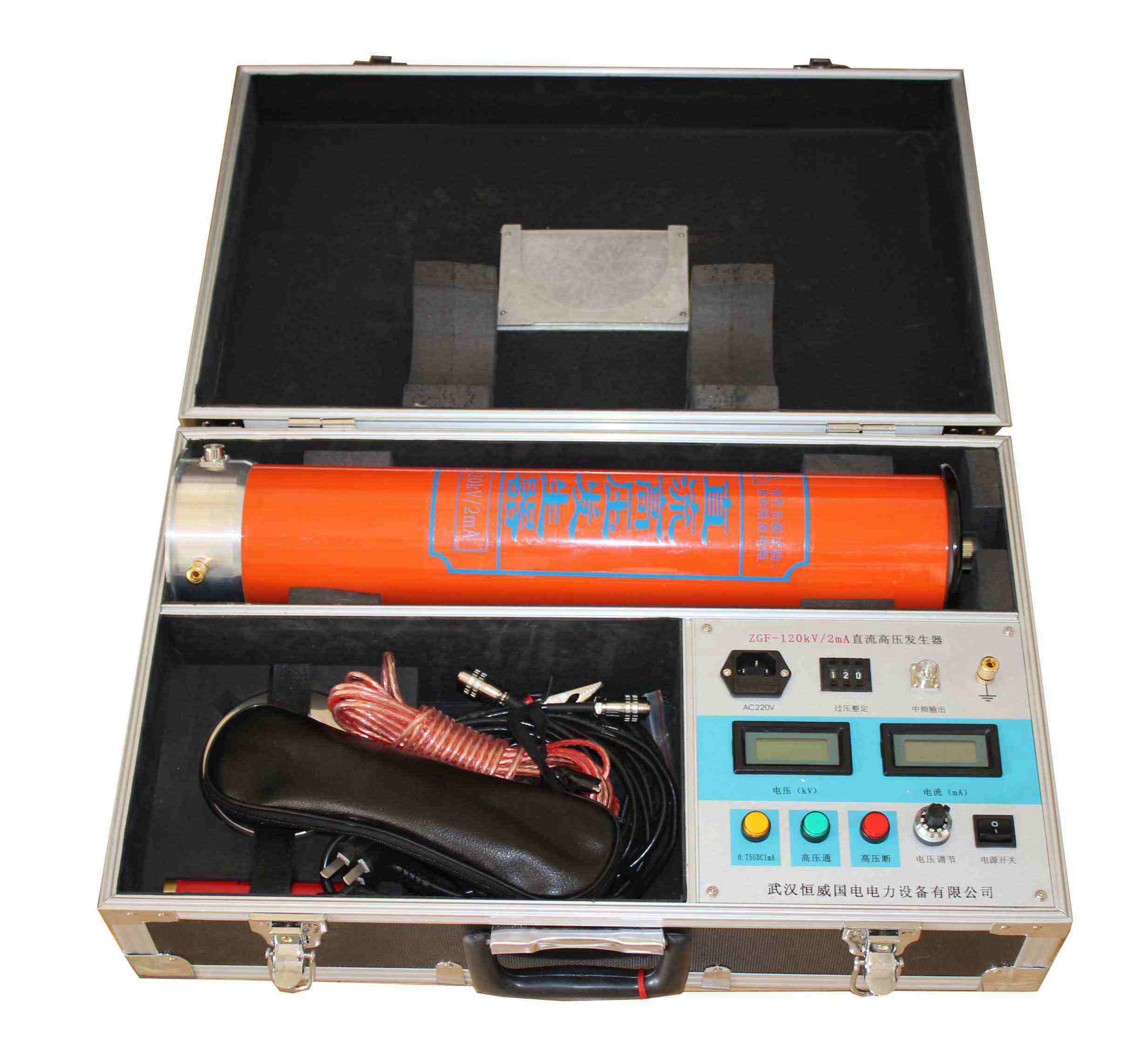

一體機
規格 技術參數 | 60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 |
額定電壓(kV) | 60 | 60 | 60 | 120 | 120 | 120 |
額定電流(mA) | 2 | 3 | 5 | 2 | 3 | 5 |
額定功率(W) | 120 | 180 | 300 | 240 | 360 | 600 |
機箱重量 | 8 | 8 | 8 | 2 | 3 | 5 |
倍壓重量 | 4 | 4 | 5 | 6 | 6 | 8 |
倍壓高度 | 440 | 440 | 440 | 535 | 535 | 535 |
電壓測量精度 | 數顯表 ±(1.0%讀數±2個字) | |||||
電流測量精度 | 數顯表 ±(1.0%讀數±2個字) | |||||
波紋系數 | ≤0.5% | |||||
電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1% | |||||
過載能力 | 空載電壓可超出額定電壓10%使用10分鐘 最大充電電流為1.25倍額定電流 | |||||
電源 | 單相交流50HZ 220V±10% | |||||
工作方式 | 間斷使用 | |||||
一次連續時間最長為30分鐘 | ||||||
工作環境 | 溫度： 0~40℃ | |||||
相對濕度：室溫為25℃時不大于85%（無凝露） | ||||||
海拔高度：1500米以下 | ||||||
結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 | |||||
空氣絕緣、無泄漏之慮 | ||||||
操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤1.0%） 最適合氧化鋅避雷器試驗 | |||||
過壓保護采用撥置，一目了然 | ||||||
機箱倍壓放置一個鋁合金箱,整機一手可提 | ||||||
分體機
規格 技術參數 | 120/5 | 200/2 | 200/5 | 300/2 | 300/3 | 300/5 |
額定電壓(kV) | 120 | 200 | 200 | 300 | 300 | 300 |
額定電流(mA) | 5 | 2 | 5 | 2 | 3 | 5 |
額定功率(W) | 600 | 400 | 1000 | 600 | 900 | 1500 |
機箱重量 | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 |
倍壓重量 | 7.0 | 7.9 | 8.3 | 11 | 11 | 11.5 |
倍壓高度 | 890 | 970 | 970 | 1250 | 1250 | 1250 |
電壓測量精度 | 數顯表 ±(1.0%讀數±2個字) | |||||
電流測量精度 | 數顯表 ±(1.0%讀數±2個字) | |||||
波紋系數 | ≤1% | |||||
電壓穩定度 | 隨機波動，電源電壓變化±10%時≤1% | |||||
過載能力 | 空載電壓可超出額定電壓10%使用十分鐘 最大充電電流為1.25倍額定電流 | |||||
電源 | 單相交流50HZ 220V±10% | |||||
工作方式 | 間斷使用 | |||||
一次連續時間最長為30分鐘 | ||||||
工作環境 | 溫度：-10~40℃ | |||||
相對濕度：室溫為25℃時不大于85%（無凝露） | ||||||
海拔高度：1500米以下 | ||||||
帶電容 負荷能力 | 被試品電容量無限制 | |||||
可用1.5倍的額定電流充電 | ||||||
結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 | |||||
空氣絕緣、無泄漏之慮 | ||||||
操作箱特點 | 高精度0.75UDC1mA單觸按鈕（精度≤1%） 最適合氧化鋅避雷器試驗 | |||||
過壓保護采用撥置，一目了然 | ||||||
立臥兩用型國際標準機箱，方便現場 | ||||||
